В настоящее время наша компания CTS продолжает разработку собственного ряда новых трансиверов 400G Digital Coherent QSFP-DD. Мы уже предлагаем ряд цифровых когерентных трансиверов CFP2, способных поддерживать длину волны до 200 Гбит/с. Благодаря миниатюризации технологии с использованием 7-нм производственного процесса и инновациям в области кремниевой фотоники теперь возможно разместить цифровой когерентный интерфейс WDM с пропускной способностью 400 Гбит/с в форм-факторе QSFP-DD.
Работа ведется над двумя варсиями продукта:
- Вариант ZR
- Вариант ZR Plus
Обзор QDD ZR
QSFP-DD ZR соответствует спецификации OIF MSA, что обеспечивает совместимость с эквивалентными компонентами, соответствующими тому же стандарту MSA. Ключевое применение стандарта ZR — обеспечение передачи волны 400 Гбит/с в топологии «точка-точка» на расстояние до 120 км с использованием мультиплексора/демультиплексора и усилителя, как показано ниже.

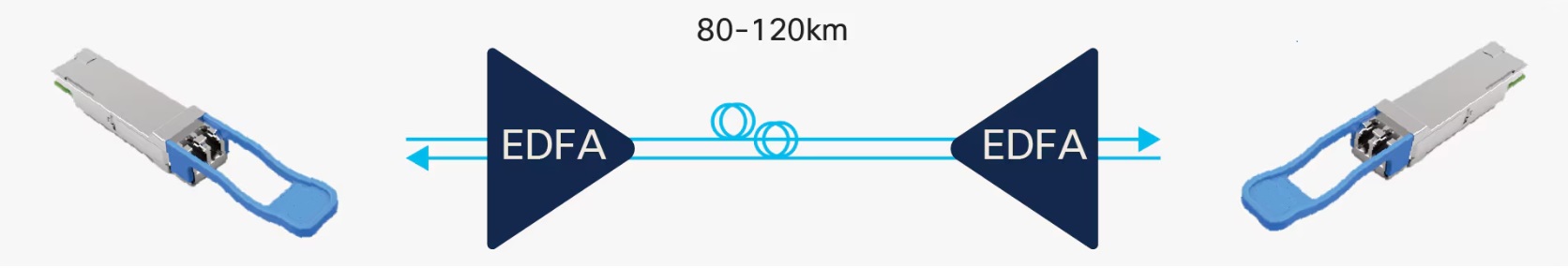

Рисунок 2. Применение QSFP-DD ZR.
В данном варианте продукта сменный модуль может поддерживать как интерфейс 400GE, так и интерфейс 4×100GE на порту хост-карты или коммутатора.
Обзор QDD ZR Plus

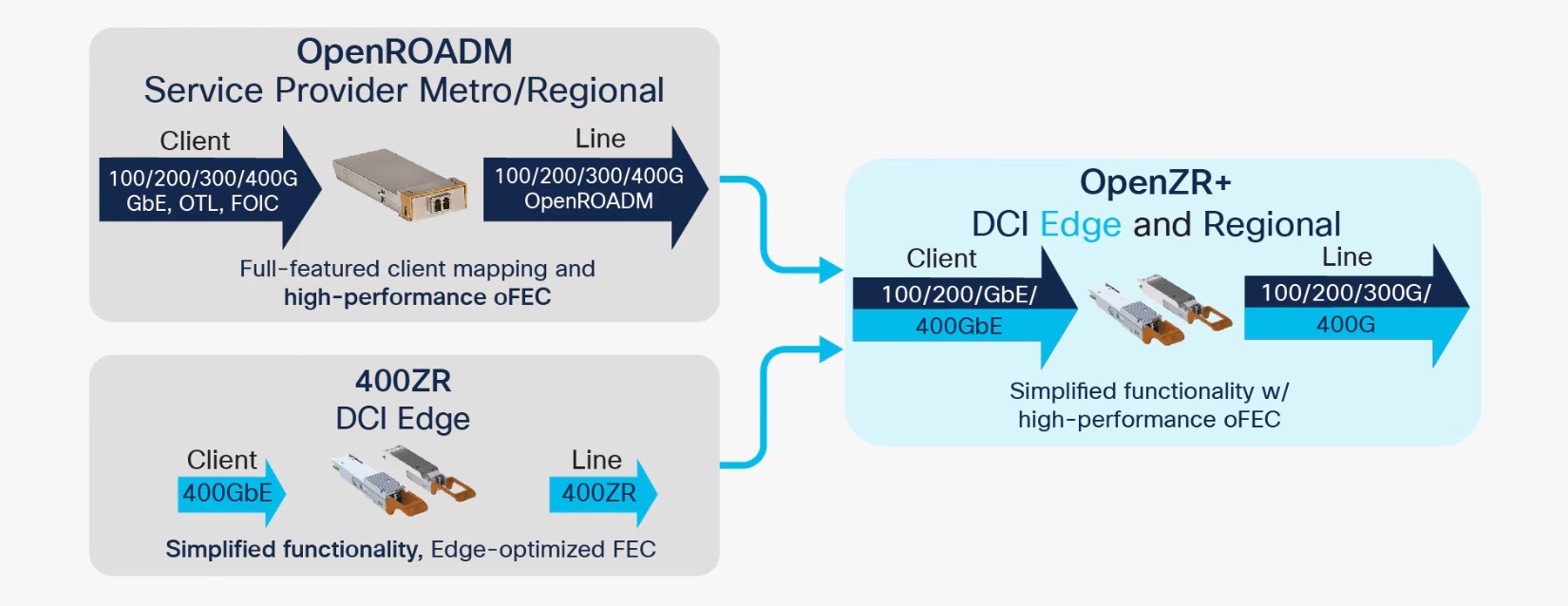

Вариант QSFP-DD ZR Plus соответствует спецификации OpenZR+ MSA, что позволяет работать на расстояниях от региональных до магистральных с несколькими участками усиления между конечными точками. Данный вариант также предоставляет несколько вариантов конфигурации с точки зрения схемы модуляции, формирования фильтра передачи и скорости передачи символов в дополнение к тому, что определено в спецификации OpenZR+ MSA.Этот вариант также способен достигать наибольшей дальности передачи благодаря высокопроизводительному алгоритму O-FEC.
Модуль способен поддерживать скорость передачи символов ~60 Гбод, схемы модуляции QPSK, 8-QAM и 16-QAM для обеспечения пропускной способности передачи на длину волны 200 Гбит/с (QPSK), 300 Гбит/с (8-QAM) и 400 Гбит/с (16-QAM).
Он также способен поддерживать сигналы 100 Гбит/с с использованием схемы модуляции QPSK при скорости ~30 Гбод, а также сигналы 200 Гбит/с при 16-QAM (~30 Гбод) и 8-QAM (~40 Гбод).
С точки зрения режима формирования сигнала поддерживаются две различные конфигурации (с формированием передачи или без него) для соответствия различным требованиям фильтрации.
